污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域,为了保护绿水青山,污水处理厂作为城市生产和生活废水处理必要设施,地位日益重要。随着物理、化学、生物新技术的不断涌现,加上自动化技术的广泛使用,污水处理厂发展进入了科技信息化时代。管理依靠“人工巡查,水样抽查”的离线方式早已被淘汰,取而代之的是全自动化的水质监测与自动流水线化的污水处理。
污水处理过程中,一旦入厂的废水严重超标,如果没有控制而直接排入污水处理厂的处理池中,有可能会导致菌种污染或者出水不达标,造成重大经济损失,更会影响污水处理厂的整体运营。在实时的水质监测系统上设置一个“即时反馈控制系统”,及时监测管路来水出水情况,及时予以处置,避免事态不可逆。
通过实时在线的水质检测与数字网络视频监控,可以对园区内主要排污企业排污状况集中管理、实时监测,也可以让上级单位(如:水务局、环保局等)能通过网络随时随地的查看系统内每家企业排污状况,及时地发现紧急的环保事故,及时予以处置,减少财产损失,保证人民群众的生命和财产安全。
满足各个环节的监测、监控,需要污水处理厂有灵活的IP网络支撑,而污水处理厂的厂区往往较大,主干道路与生产办公场所的光缆资源很难满足众多监控、监测信息节点的网络支撑;特别是老厂区,IP信息化更缺乏可靠的基础网络覆盖。新竹科技污水处理厂无线网络组网解决方案就是针对此需求设计的。
新竹科技污水处理厂无线网络组网解决方案根据需求的不同,常会用到以下两种产品:
1、作为园区IP网络分支及边缘接入的无线局域网系统:FibeAir5000S系列无线网桥系统
FibeAir5000S系列产品是基于IEEE802.11a/n/ac标准的大功率、高带宽、高性能的5Ghz电信级无线网桥,采用分体式结构,组网结构支持点对点PTP和点对多点PTMP。该产品主要用于企事业单位用户对室外高带宽网络互联的需求,空口带宽最高达866Mbps,通信距离最远可达3-5公里,完全满足污水处理厂这类厂区IP网络组建的需求。FibeAir5000S是全室外、高性能宽带无线接入的解决方案,支持数据、语音及视频多种业务传输,性价比高、稳定性好,是低成本室外无线专网建设的极佳之选。
FibeAir5000S还支持5.8GHz wifi覆盖,可以兼容很多第三方wifi终端(笔记本电脑、PAD、智能手机、手持wifi终端等),在满足园区分支及边缘网络接入的同时,还能作为园区5.8GHz wifi覆盖系统使用,解决移动办公的需求。需要特别强调指出的是,FibeAir5000S的集成天线AP覆盖半径超远,到普通的手机、笔记本电脑最远接入距离可达300米以上,其性能已超越市面很多专业室外型AP设备。
2、作为厂区周边水质离散信息点接入的系统:iMAX-4GW300系列4G双模无线网关系统
iMAX-4GW300是iMWB品牌第一款iMAX无线城域网与4G LTE双模无线网关系统,同时支持iMAX无线城域网技术与4G LTE(FDD-LTE&TDD-LTE),并提供多个以太网接口,可作为多网融合网关使用。它利用无线专网技术获得高带宽、高可靠性、高容量的同时,又支持电信运营商公网的4G LTE网络接入,提高了系统无线联网的适用性,更加灵活地为用户提供最优无线联网解决方案。
iMAX-4GW300无线城域网(WMAN)模块适合固定区域长距离、低延时、高带宽、高可靠性等应用场景通信,用于组建专用IP城域网。
iMAX-4GW300的4G(LTE)模块适合电信运营商广域网Internet接入,内置全网通网卡,能够实现不同电信运营商的网络接入需求,适合不限制区域有4G信号覆盖的地方低带宽、低数据量、可靠性与实时性要求不高的场景,用于组建IP公网或VPN虚拟网。
iMAX-4GW300设备是室内型设计,体积小、重量轻、功耗低,即可在环保、港口、水利、电力等行业提供物联网终端联网,又可以满足集成化系统(无人机、便携监控点、车载、船载等)的内置需要,是物联网行业高品质无线通信的理想之选。
污水处理厂无线网络组网解决方案是污水处理厂实时监测监控系统的重要的基础组成部分。污水处理厂实时监测监控系统由在线监控监测系统软件平台、园区IP网络系统、网络数字视频监控系统、反馈控制管理系统组成,整个系统是一个综合性很强、集成度很高的系统,必须统一设计规划:
1)、在线监控监测系统软件平台:整个排污管理系统的核心,主要完成水质的实时监测,根据不同的企业生产情况,不同园区(化工、造纸、冶金等)在线监测的污水污染因子也会不同,典型污染因子指标包括COD、BOD、pH值、氨氮、总磷、TOC(总有机碳)等。具体项目需要根据实际情况,选择合适的在线监测终端仪器。而软件平台则要根据《环保法》的有关规定确定监测指标,并结合用户的需求进行开发和定制。
2)、园区IP网络系统:污水处理园区往往地处偏僻,如果全部采用光缆组网,不但投入较高成本上不划算,一些偏僻的点位甚至无法布线。覆盖园区的无线网络是污水处理厂网络必要的组成部分。新竹科技FibeAir5000S系列产品无线网络系统对于解决这类网络需求有着先天的优势,其通信距离较远、品质高、容量大,可以承载实时大容量的视频、语音与数据多种业务,是偏远工业园区、厂区组网的****。
3)、网络数字视频监控系统:基于1080P高清的网络数字视频监控系统是整个系统的“眼睛”,承担着保证系统财产安全,防止弄虚作假的重任。高清图像可以实时浏览,更可以集中存储,方便后期检索和调用。
4)、反馈控制管理系统:控制排污的关键环节,在发生排污超标或者突发污染事故的时候,该系统可以断开污染源到污水处理厂的管路,并发出告警。及时的处置可避免更大的损失。
总的来说,整个系统的传输部分园区IP网络系统骨干部分采用光缆是常规选项,但分支和边缘接入采用无线组网最为合适,FibeAir5000S无线网桥系统是最合适的选择。厂区外部离散信息点的接入有些需要通过电信运营商4G接入Internet互联网才能完成云接入,可采用iMAX-4GW300双模网关。

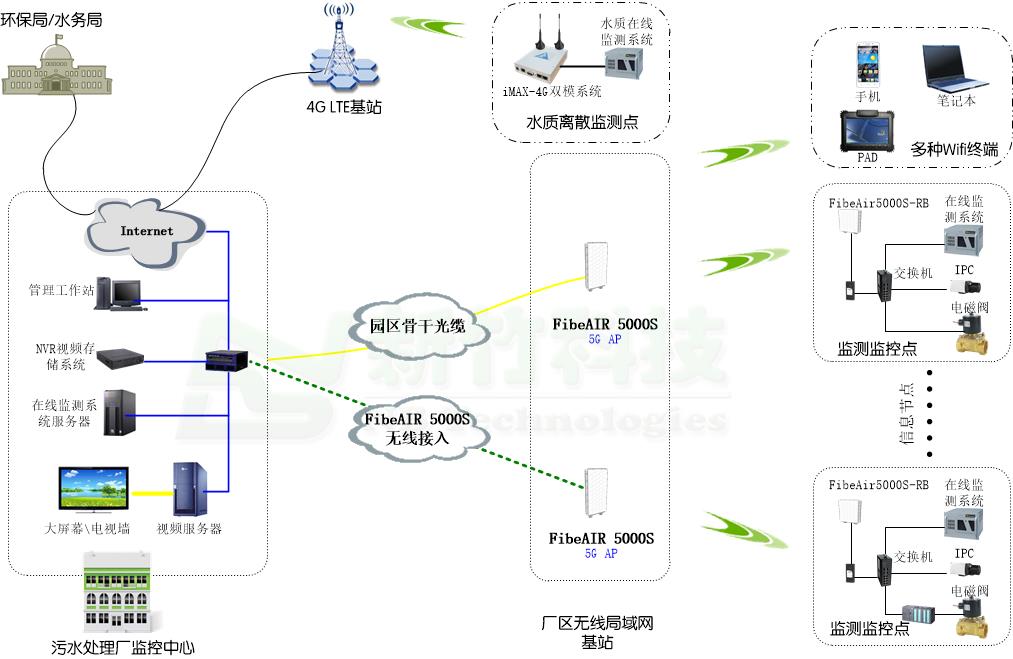

污水处理厂无线网络组网解决方案拓扑示意图如下:
新竹科技以多年来成功完成此类项目的经验为基础,可以为用户量身定制最合适的污水厂(工业园区)监测监控无线组网系统,满足解决用户的个性化需求,欢迎来电垂询!
