1、产品简介

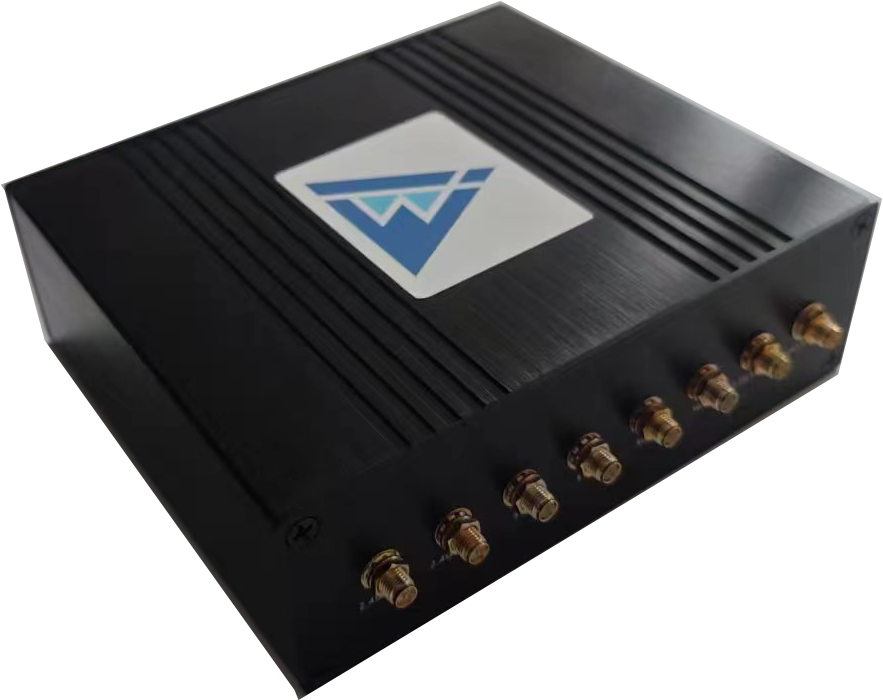

iMWB-5GW1000是iMWB品牌第一款5G多模无线网关系统，同时支持5G广域网（SA&NSA）与WiFi6无线局域网覆盖（2.4GHz&5.8GHz）,并提供2个以太网接口，可作为云交换平台的边缘VPN接入网关使用。它利用WiFi6无线技术获得高带宽、高可靠性、高容量的同时，又支持电信运营商公网的5G网络接入，更加灵活地为用户提供最优无线联网解决方案。
iMWB-5GW1000无线局域网（WLAN）模块支持2.4GHz与5.8GHz双频WiFi6（IEEE802.11AX）的覆盖，可作为无线AP或者MESH网桥使用，适合工业物联网局域网内有线网络的延伸。
iMWB-5GW1000的5G模块适合电信运营商广域网WWAN或Internet接入，内置5G全网通无线模块，能够实现不同电信运营商的网络接入需求，适合不限制区域有5G信号覆盖的地方高带宽、可靠性与实时性要求不高的场景，用于组建IP公网或VPN虚拟网。
iMWB-5GW1000设备是室内型设计，体积小、重量轻、功耗低，可在环保、港口、水务、交通、石油、景区、工厂等行业满足物联网或工业互联网的IP终端联网需求，特别是移动场景（移动监控点、车联网、船联网等）的5G联网需要，是物联网行业高品质无线通信的理想之选。
2、产品技术特性和优势
* 高带宽：WLAN模块传输速率最高达1800Mbps（见详细参数表），可作为WiFi6 AP做WiFi覆盖组网，兼容多种WiFi终端；5G WWAN模块传输速率最高达1000Mbps（具体通信效果受电信运营商基站带宽及容量制约）。
* 工作频段：WLAN模块支持2.4GHz(2400-2483.5MHz)和5GHz宽频（5150-5240 MHz,5725-5850MHz），软件可调，典型工作频率5.8GHz；5G WWAN模块支持全网通。
* 组网方式：WLAN模块支持AP、MESH组网等多种方式，5G WWAN模块可做5G工业路由器使用。
* 传输距离：视距条件下，WLAN模块WiFi覆盖典型通信距离200米，5G WWAN模块到基站距离大于500米。
* 优秀非视距：采用卓越的OFDM（正交频分复用）技术，真正支持非视距。
* 优秀环境适应性：工作温度-10℃至+50℃, 工作湿度85%（非冷凝）。
* 天线：WLAN模块MIMO 2×2，5G WWAN MIMO 4×4，能够满足高容量、非视距或移动部署的要求。
* 网口：提供2个10/100/1000Mbps以太网接口（RJ45）。
* 安全：无线SSID分组，提供MAC地址控制列表（MCL），数据传输动态加密，内置软件防火墙，满足高等级安全要求。
* 网管：支持集中管理，设备软件支持远程升级、无线侧升级。
* 易安装：体积小、重量轻，安装便捷。
3、技术指标
|
主要功能 |
||
|
主要功能 |
5G广域网联网 |
|
|
WiFi6（IEEE802.11AX)无线接入 |
||
|
云交换平台VPN联网 |
||
|
物理参数 |
||
|
尺寸 |
162 × 158 × 55mm |
|
|
重量 |
0.8kg |
|
|
供电 |
DC12V 2A（AC220V适配器随机配套） |
|
|
功耗 |
待机5W，****20W |
|
|
温度 |
工作温度 |
-30℃ to 50℃ |
|
存储温度 |
-40℃ to 85℃ |
|
|
无线参数 |
||
|
5G模块 |
5G NR |
N1/N28/N41/N77/N78/N79 |
|
LTE-FDD（支持分集接收） |
support B1/2/3/4/5/7/8/12/20/25/28/32/38/42/43/66 |
|
|
TD-LTE（支持分集接收） |
support B34/39/40/41 |
|
|
UMTS |
support Band1/2/3/4/5/8 |
|
|
CDMA |
support BC0/1 |
|
|
WCDMA |
B1/B3/B5/B8 |
|
|
4G |
3GPP Downlink/Uplink：150Mbps/50Mbps |
|
|
5G |
SA：2Gbps/1000Mbps；NSA：2.2Gbps/576Mbps |
|
|
MIMO |
DL：4×4 MIMO，UL：2×2 MIMO |
|
|
WiFi模块 |
支持 Wi-Fi6,2.4GHz&5.8GHz同时工作，2×2 MIMO |
|
|
兼容WiFi协议：IEEE802.11 a/b/g/n/ac/ax |
||
|
接入用户数上限 |
128 |
|
|
频率范围 |
2.400-2.4835GHz、5.150GHz-5.240GHz,5.725-5.850GHz |
|
|
无线速率 |
11b：1/2/5.5/11Mbps |
|
|
工作信道 |
2.4G：1-13 |
|
|
数据调制方式 |
802.11a: OFDM (BPSK,QPSK,16-QAM,64-QAM) |
|
|
无线功率 |
2.4G: 11b 16dBm ± 2dBm@11Mbps；11g 14dBm ± 2dBm@54Mbps；11n: 13dBm ± 2dBm@MCS7 |
|
|
接收灵敏度 |
2.4G: 11b: <-87dbm@11Mbps； |
|
|
接口参数 |
||
|
5G天线接口 |
SMA（孔） |
5G 4×4 MIMO，4接口 |
|
WIFI天线接口 |
RP-SMA（针） |
2.4G 2×2 MIMO，5.8G 2×2 MIMO，各2接口 |
|
WAN/LAN接口 |
10/100/1000Mbps Base-T，2×RJ45 |
|
|
SIM卡 |
Nano SIM |
|
|
电源接口 |
12V 2A |
|
|
按键 |
复位按键（针孔按压） |
1个复位按钮，长按5秒恢复出厂设置 |
|
WPS |
免密WiFi接入 |
|
|
网络参数 |
||
|
局域网 |
DHCP设置，默认局域网IP地址是192.168.0.1/24 |
|
|
拨号连接 |
动态IP方式、宽带拨号方式、静态IP方式、默认动态IP |
|
|
移动连接 |
数据漫游、搜索运营商、流量设置 |
|
|
WiFi6无线配置 |
WiFi设置 |
WiFi开关、名称、密码、协议、带宽、信道、隐藏 |
|
黑白名单 |
添加、删除、移动黑白名单 |
|
|
MESH |
支持多台设备通过WiFi MESH方式连接 |
|
|
高级网络设置 |
IPv6 |
四种IPv6联网方式：中继模式、静态IP、动态IP、宽带连接。默认状态下，IPv6为关闭状态 |
|
APN |
APN的相关信息将根据所插SIM卡自动适配 |
|
|
访客网络 |
默认关闭 |
|
|
家长控制 |
显示连接终端MAC地址访问外网的时间段，可配置开启开关、设备名称、MAC地址、接入时间、描述、状态等 |
|
|
VPN客户端 |
VPN的客户端配置主要有两种：PPTP和L2TP |
|
|
防火墙 |
端口映射、DMZ设置、MAC过滤、IP过滤、NAT设置 |
|
|
应用层网关ALG |
可启用FTP/PPTP穿透/L2TP穿透 |
|
|
DDOS |
开启该功能，启动防网络攻击功能。当监测到主机攻击，将自动限制其带宽 |
|
|
网管参数 |
||
|
管理 |
网管方式 |
支持WEB方式网管 |
|
时钟同步 |
SNTP |
|
|
PIN管理 |
填写SIM卡的PIN码，连续3次输入错误的PIN码，SIM卡被锁定，需要输入PUK解锁 |
|
|
修改密码 |
支持 |
|
|
备份、升级 |
下载备份的配置、上传已经备份的配置 |
|
|
重启、复位 |
包含立即重启和定时重启功能 |
|
|
流量统计 |
直观显示内网PC使用宽带资源情况 |
|
|
TR069 |
支持TR069协议定义的自动配置服务器（ACS）对本设备的集中管理。 |
|
|
USB&Modem |
仅供原厂技术人员运维使用 |
|
4、典型应用
政府和企业用户：
iMWB-5GW1000系统向政府部门与企业网络提供5G广域网的无线宽带网络基础设施，这些设施在实现以下应用时可以大幅减少总建设成本：
# 大范围的企事业单位虚拟专用网络组网
# 高清视频监控系统联网
# 物联网信息终端联网
# 信息采集与监控监测系统组网
移动通信专网组建：
# 机器人无线通信
# 车载、船载、机载无线组网
# 临时应急网络组建
