iMAX-8000AI系列机器人专用无线通信系统



1、产品简介

移动机器人广泛用于工厂自动化、建筑、采矿、排险、军事、服务、农业等,iMAX-8000AI是机器人专用移动型高容量移动无线通信系统,通过专门的设计构建可靠的无线通信。

iMAX-8000AI针对移动机器人体积小、重量轻、功耗低、快速移动、高速漫游等通信组网需求,很好地解决了高带宽、高系统容量、高速移动、多基站间平滑漫游等移动场景应用常见问题,特别是超长通信距离、高速度、高带宽、高可靠性及高性能图像处理等技术特性是无线行业产品的佼佼者。

iMAX-8000AI系统单设备最大空口带宽600Mbps,可实现漫游、热备或带宽叠加,具有更高的性能和可靠性。在移动网络的应用中,iMAX-8000AI系统机动灵活,支持无中心网状网(MESH)、无线信号门槛漫游、动态路由等技术,可以满足点对多点组网方案,也可以满足单频MESH和多频MESH网状网需求,是移动机器人应用领域最佳通信解决方案。

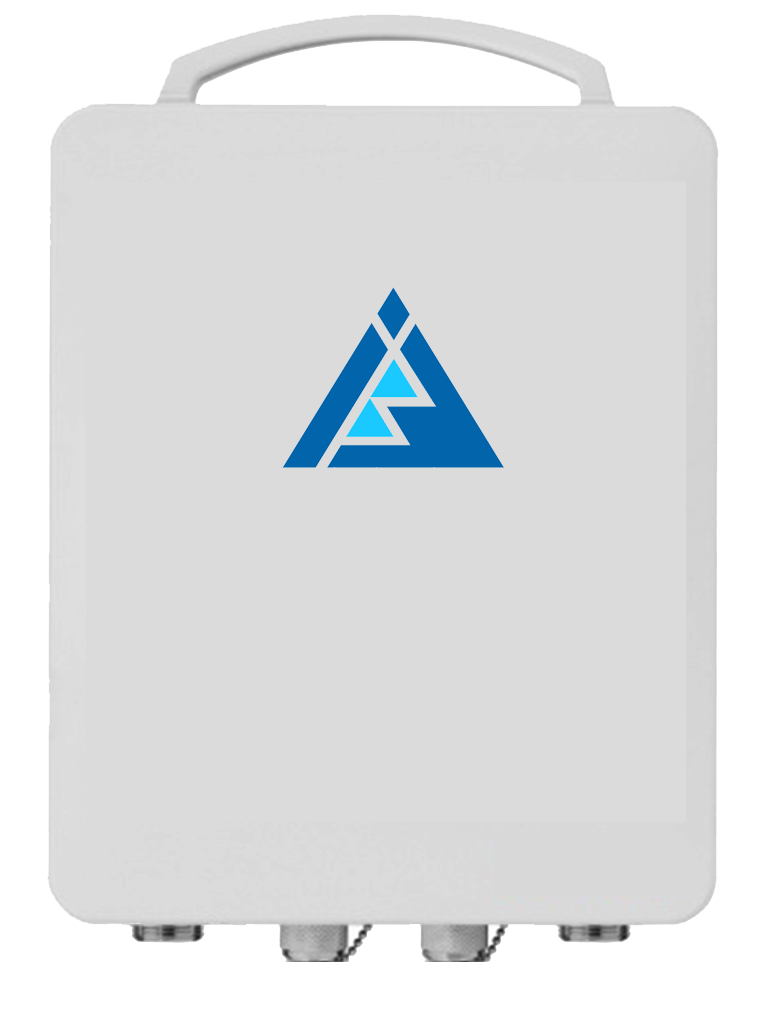

基站AiBS

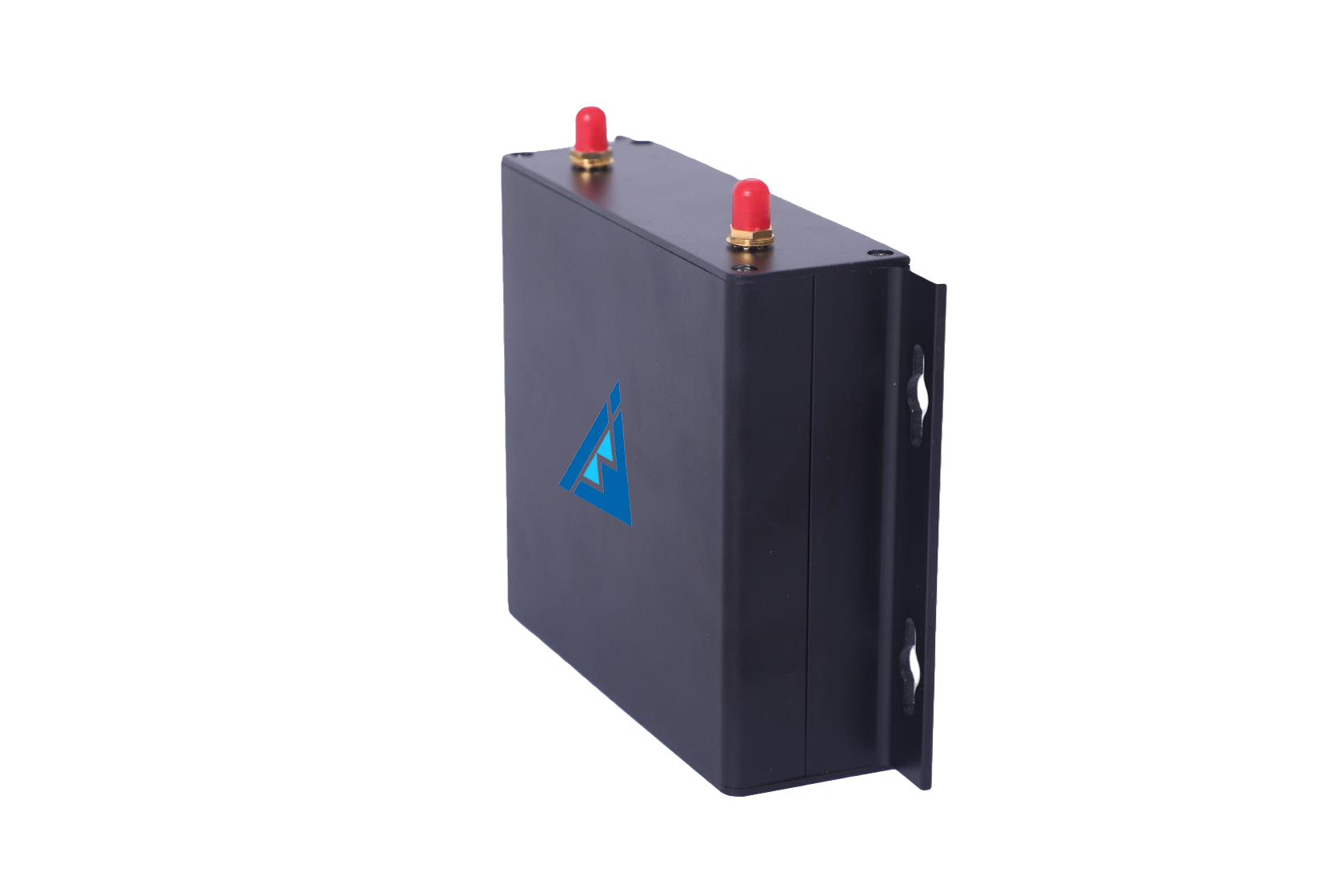

移动端AiCS

2、产品技术特性和优势

 n  机器人专用设计:体积小、功耗低,配套天线齐全,适合机器人使用

 n  高带宽:单射频最高带宽 600Mbps

 n  工作频段:支持5GHz全频段软件可调,典型工作频率5.8GHz

 n  组网方式:支持点对多点、点对点、MESH无中心网状网等多种组网方式,任意两套设备都可以互相连接,使系统中继扩展非常方便。

 n  多种基站AiBS与移动端AiCS300\600Mbps不同速率

 n  传输距离:视距通信可达1-3公里,非视距距离可达300-500

 n  智能漫游:支持PowerX无线技术协议及RSTP智能快速网络愈合,支持设定信号强度无线中断和切换,可实现在不同基站间平滑切换(毫秒级)

 n  智能天线技术:MIMO 2x2能够满足高容量、非视距或移动部署的要求

 n  天线选择:移动端AiCS配置机器人专用全向通信天线

 n  有线接口:110/100/1000Mbps以太网接口,基站AiBS设备可提供SFP光纤接口,并可对外部PoE设备提供802.3af供电,连接光纤、外部设备更方便

 n  无线安全:提供MAC地址控制列表(MCL),针对MAC进行有效管理,内置看门狗和防火墙

 n  优秀环境适应性:基站AiBS分体式设计,ODU工作温度-4060, 工作湿度100%,能够保证风霜雨雪环境下依然正常工作,IDU符合工业宽温指标-30℃至+70℃,导轨安装更简洁;移动端AiCS采用一体化设计,工作温度-4060℃,直接采用直流DC12V供电,方便易用。

 n  带宽划分:支持点对多点上行/下行带宽自由分配,保证宽带质量或监控流的稳定性

 n  音视频传输特性:高性能包传输性能,多种QoS方式保障优化视频与话音传输质量,支持视频组播控制

 n  网络特性:全面支持VLANIEEE802.1Q)划分,支持VPN透明传输,支持多种路由协议RIPv2/OSPFv2/静态路由

 n  低时延:毫秒级

 n  供电:基站AiBS采用直流48V导轨电源,支持双电源热备,交流220V供电可定制

 n  低功耗:超低功耗,平均功耗小于等于12W

 n  网管特性:支持集中管理,设备软件支持远程升级、无线侧升级

 n  易安装:分体式结构设计,体积小、重量轻,安装便捷



3、技术指标

设备

基站AiBS

移动端AiCS

无线特性

容量

单基站BS空口速率600Mbps,可达400Mbps吞吐量

传输距离

视距通信可达1-3公里,非视距距离可达300-500

频段

频段:4.9-6.0 GHz,典型5.8GHz

频宽

载波宽度:10/20/40 MHz

发射功率

最大27 dBm

灵敏度

接收灵敏度: -67-97dBm

双工方式

TDD

射频技术

MIMO 2x2 with OFDM 64/128

调制方式

BPSK ½ to QAM64 5/6

天线

外接双极化天线

智能特性

自动识别无线组

RSTP智能快速网络愈合

ATPC(自动发射功率控制)

自动距离学习

管理界面集成信道质量检测和避免干扰信道的工具

物理指标

功耗

小于等于12W

电压

110-240V AC @ 50/60 HzDC48V(定制可选)

DC12V

(其他供电标准可定制)

尺寸

典型ODU:350 × 210 × 110 mm;

140 × 120 × 50 mm

典型IDU:155 × 110×45 mm导轨安装;

环境

室外单元ODU40℃至+60, 湿度100%,冷凝

40℃至60, 湿度90%,非冷凝

室内单元IDU:0℃至+60, 湿度100%,冷凝(无光口、无PoE

导轨式室内单元IDU-30+70,湿度95%,非冷凝

网络特性

以太网接口

1个或3个10/100/1000 Base-TRJ-45

110/100/1000 Base-TRJ-45

PoE特性

IEEE802.3af:MAX 15.4W

(仅配导轨式室内单元IDU支持)

不支持

SFP接口

1SFP类型10/100/1000Mbps自适应光口(仅配导轨式室内单元IDU支持)

不支持

无线接口

2×N-Type 50ohm

4×Sma-Type 50ohm

漫游

支持RSTP协议,支持设定信号强度无线中断和切换

桥接

桥接,支持ARP协议,完全成熟的二层交换,透传任何类型的以太网流量,包括:MPLSvlan堆叠等

QoS(服务质量)

拥有多个QoS排列,针对任意负载及最低抖动/时延优先级的流量保证其完美的性能服质量QoS特性

支持IP ToS/DiffServ

完全支持IP语音

安全特性

线速AES 128位空中加密

风暴/泛洪保护

密码保护

其他

RIPv2/OSPFv2/静态路由

隧道

基于以太网封装/IP封装

网管

SSH CLI,SNM read,WNMS,ICMP重置站点勘查,硬件连接测试



4、产品系列

基站AiBS                                  移动端AiCS

iMAX-8000AI300-AiBS                         iMAX-8000AI300-AiCS

iMAX-8000AI600-AiBS                         iMAX-8000AI600-AiCS



5、典型应用

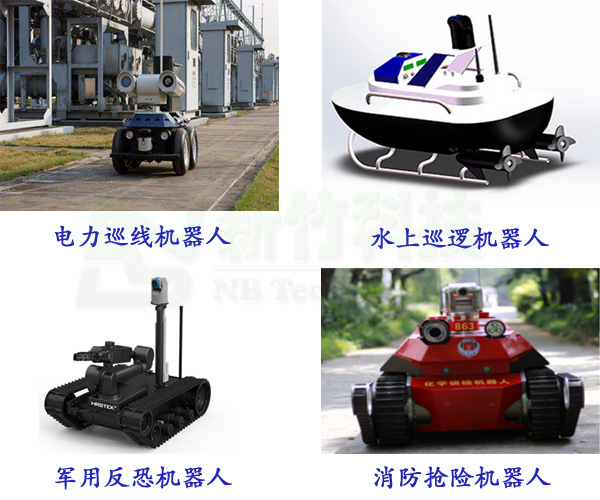

iMAX-8000AI系统是向机器人生产企业、科研机构提供的各种行业移动机器人专用的IP无线网络系统,满足抢险机器人、军事机器人、矿山机器人、电力机器人、管廊机器人等快速移动中的通信组网需求(特别是超远距离、高速平滑漫游、无中心组网等),提供机器人室外高速移动通信方式高端组网方案:

Ø  矿山井下抢险机器人自组网系统

Ø  电站巡检机器人信息采集与控制系统组网

Ø  军事机器人战场通信组网系统

Ø  工业4.0自动化现场机器人联网系统

Ø  管廊机器人智能控制移动组网系统
