1、产品简介
iMAX-8000M是移动型高容量移动MESH无线接入系统,单射频最高达600Mbps的无线传输速率。iMAX-8000M具备室外超长距离、高速度、高带宽、高可靠性及高性能图像处理等技术特性。针对车辆、船只、飞机等快速移动通信组网需求,该系列产品很好地解决了高速移动、多基站间平滑漫游等室外移动应用常见问题,并且具备一定的非视距能力,堪称IP移动专网接入应用和车载\船载\机载大容量数字高清视频监控系统等应用的理想之选。
iMAX-8000M系统型号中M1\M2\M4是1\2\4无线接口的系列,由于具有多路无线接口,可实现热备或带宽叠加,具有更高的性能和可靠性。
在移动网络的应用中,iMAX-8000M系统支持无中心网状网(MESH)技术,可以满足单频MESH和多频MESH网状网需求,机动灵活,对于车载\船载\机载临时网络组建与快速漫游移动应用非常适合。
2、产品技术特性和优势
n 高带宽:单射频最高带宽 600Mbps,典型带宽300Mbps;多射频带宽可叠加,最高达1200Mbps。
n 工作频段:支持5GHz全频段(5.1-5.9GHz)软件可调,典型工作频率5.8GHz
n 组网方式:支持点对多点、点对点、MESH无中心网状网等多种组网方式,任意两套设备都可以互相连接,使系统中继扩展非常方便。
n 多种基站MBS与移动端MCS:300\600Mbps不同速率,单射频、双射频或四射频可选
n 传输距离:视距条件下,配置高增益天线,点对多点移动通信组网覆盖半径最远可达30公里(典型应用距离10公里),点对点组网固定点传输距离最远可达50公里
n 非视距:采用卓越的OFDM(正交频分复用)技术,真正支持非视距
n 智能漫游:支持PowerX无线技术协议及RSTP智能快速网络愈合,支持设定信号强度无线中断和切换,可实现在不同基站间平滑切换(毫秒级)
n 智能天线技术:MIMO 2x2能够满足高容量、非视距或移动部署的要求
n 天线选择:常配置双极化高增益360度全向天线或可变角度扇区天线。
n 优秀环境适应性:ODU工作温度-
n 带宽划分:支持点对多点上行/下行带宽自由分配,保证宽带质量或监控流的稳定性
n 音视频传输特性:高性能包传输性能,多种QoS方式保障优化视频与话音传输质量,支持视频组播控制
n 网络特性:全面支持VLAN(IEEE802.1Q)划分,支持VPN透明传输,支持多种路由协议RIPv2/OSPFv2/静态路由
n 无线安全:提供MAC地址控制列表(MCL),针对MAC进行有效管理,内置看门狗和防火墙
n 低时延:毫秒级
n 低功耗:超低功耗,平均功耗小于等于18W
n 网管特性:支持集中管理,设备软件支持远程升级、无线侧升级
n 易安装:分体式结构设计,体积小、重量轻,安装便捷
3、技术指标
无线特性 |
|
容量 |
单基站设计容量600Mbps,可达500Mbps吞吐量 |
传输距离 |
点对多点20km;点对点50km |
频段 |
频段:4.9-6.0 GHz,典型5.8GHz |
频宽 |
载波宽度:10/20/40 MHz |
发射功率 |
最大27 dBm |
灵敏度 |
接收灵敏度: -67至-97dBm |
双工方式 |
TDD |
射频技术 |
MIMO 2x2 with OFDM 64/128 |
调制方式 |
BPSK ½ to QAM64 5/6 |
天线 |
外接双极化天线 |
智能特性 |
自动识别无线组 |
RSTP智能快速网络愈合 |
|
ATPC(自动发射功率控制) |
|
自动距离学习 |
|
管理界面集成信道质量检测和避免干扰信道的工具 |
|
物理指标 |
|
功耗 |
小于等于18W |
电压 |
110-240V AC @ 50/60 Hz |
48V DC |
|
尺寸 |
典型ODU:350 × 210 × 110 mm; |
典型IDU:150 × 60×35 mm; |
|
环境 |
室外单元ODU |
-40℃至60℃, 湿度100%,冷凝 |
|
室内单元IDU |
|
0至+40℃,湿度95%,非冷凝 |
|
直流宽温室内单元IDU |
|
-30至+70℃,湿度95%,非冷凝 |
|
网络特性 |
|
以太网接口 |
10/100/1000 Base-T,RJ-45 |
无线接口 |
iMAX-8000M1:2×N-Type 50ohm |
iMAX-8000M2:4×N-Type 50ohm |
|
iMAX-8000M4:8×N-Type 50ohm |
|
漫游 |
支持RSTP协议,支持设定信号强度无线中断和切换 |
桥接 |
桥接,支持ARP协议,完全成熟的二层交换,透传任何类型的以太网流量,包括:MPLS,vlan堆叠等 |
QoS(服务质量) |
拥有多个QoS排列,针对任意负载及最低抖动/时延优先级的流量保证其完美的性能服质量QoS特性 |
支持IP ToS/DiffServ |
|
完全支持IP语音 |
|
安全特性 |
线速AES 128位空中加密 |
风暴/泛洪保护 |
|
密码保护 |
|
其他 |
RIPv2/OSPFv2/静态路由 |
隧道 |
|
基于以太网封装/IP封装 |
|
网管 |
SSH CLI,SNM read,WNMS,ICMP重置站点勘查,硬件连接测试 |
4、产品系列
基站MBS: 移动端MCS:
iMAX-8000M1-MBS iMAX-8000M1-MCS
iMAX-8000M2-MBS iMAX-8000M2-MCS
iMAX-8000M4-MBS iMAX-8000M4-MCS

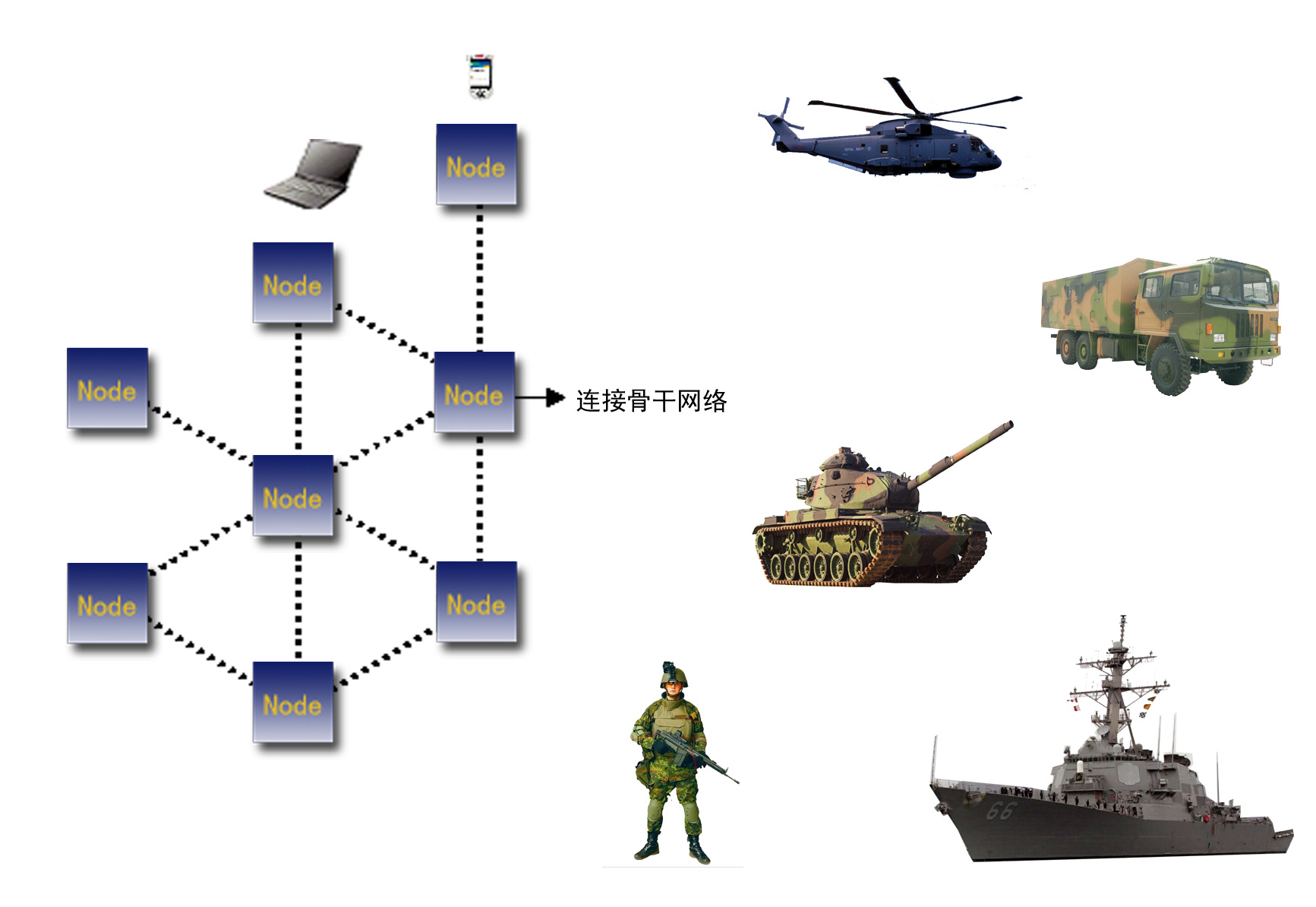

5、典型应用
iMAX-8000M系统向政府部门与企业网络提供专用的无线宽带网络基础设施,满足室外超远距离的车载、机载、船载与单兵等移动型系统应用,提供临时、应急等条件下高端组网方案:
Ø 军队、公安汽车车载大容量高清视频监控的联网
Ø 海事、轮渡等海上船载移动通信联网
Ø 飞机机载远程指挥系统
Ø 火车、高铁车地实时网络互联系统
Ø 港口重型机械智能控制系统移动组网
Ø 单兵便携式监控系统组网
