安全防护等级IP标准与IP67

新竹科技包括无线通信、锂电新能源和部分智控产品大都是纯室外型或分体式设备(部分在室外),经常会有用户咨询是否符合IP67标准,或者咨询是否能满足室外工作环境的需要?其实IP防护标准只是说明设备部分环境特性,与是否满足室外工作环境需要不能直接划等号。

首先,我们来介绍一下什么是IP安全防护等级。

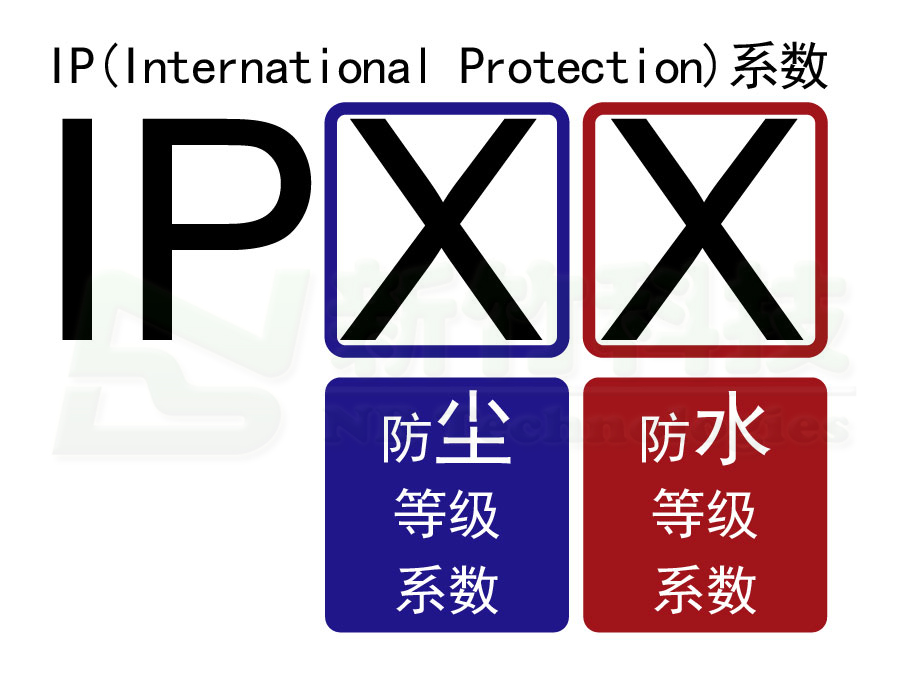

1.什么是安全防护等级?

IPInternational Protection)防护等级系统是由IECInternational Electro Technical Commission 国际电工委员会)所起草。将电气产品依其防尘、防止外物侵入、防水、防湿气之特性加以分级。

新竹提示:此IP不同于大家常说的IP,我们经常说的“TCP/IP”中的IP是指Internet Protocol(网际协议)。也经常有人讨论“某设备IP是多少”,这里的IP是指IP Address(网络地址),都不是一个意思,不要混淆概念。

2.IP防护等级定义

第一位表示防尘指标:

数字

防护范围

说明

0

无防护

对外界的人或物无特殊防护

1

防止大于50mm的固体外物侵入

防止人体(如手掌)因意外而接触到电气内部的零件,防止较大尺寸(直径大于50mm)的外物侵入

2

防止大于12.5mm的固体外物侵入

防止人的手指接触到电气内部的零件,防止中等尺寸(直径大于12.5mm)的外物侵入

3

防止大于2.5mm的固体外物侵入

防止直径或厚度大于2.5mm的工具、电线及类似的小型外物侵入而接触到电气内部的零件

4

防止大于1.0mm的固体外物侵入

防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入而接触到电气内部的零件

5

灰尘防护:防止外物及灰尘

完全防止外物侵入,虽不能完全防止灰尘侵入,但灰尘的侵入量不会影响电气的正常运作

6

灰尘禁锢:防止外物及灰尘

完全防止外物及灰尘侵入

第二位表示防水指标:

数字

防护范围

说明

0

无防护

对水或湿气无特殊的防护

1

防止水滴侵入

垂直落下的水滴(如凝结水)不会对电气造成损坏

2

倾斜15度时,仍可防止水滴侵入

电气由垂直倾斜至15度时,滴水不会对电气造成损坏

3

防水雾:防止喷洒的水侵入

防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电气而造成损坏

4

防泼水:防止飞溅的水侵入

防止各个方向飞溅而来的水侵入电气而造成损坏

5

防喷水:防止喷射的水侵入

防止来自各个方向飞由喷嘴射出的水侵入电气而造成损坏

6

防强力喷水:防止大浪侵入

装设于甲板上的电气,可防止因大浪的侵袭而造成的损坏

7

防短时浸泡:防止浸水时水的侵入

常温常压下,当外壳暂时浸泡在1米深的水里将不会造成有害影响;

8

防持续浸泡防止沉没时水的侵入

电气无限期沉没在指定的水压下,可确保不因浸水而造成损坏

室外型设备很多都自称符合IP65IP66标准,最常见的要数IP67标准,那么具体说来,IP67是啥意思呢?符合IP67标准的设备是指该电气设备的防尘等级是IP6X,防水等级的是IPX76级防尘:完全防止隔绝灰尘入侵;7级防水:顶部距离水面0.151米,连续30分钟,性能不受影响,不漏水。

那么,如何衡量符合IP67标准呢?常规来说,各种电气设备厂商要找第三方检验机构,按照IP安防防护等级的标准来对送检的样机进行检验,出具《检验报告》,但一般检验机构出具的检验报告并不具备权威效力,且会明确标识“检验报告只对送检样机有效”,也就是说,即使同型号的机器检验报告也只有参考作用,并不保证其使用效果。而且,没有权威机构可以出具“IP67证件”,最多只有检验报告可提供。

新竹科技标识产品具备IP67IP68标准,是我们的设备在设计、生产及安装部署中均按照相应的IP防护等级要求来进行,并已经对设备进行了防护等级测试。如需第三方的检验报告,我们可找检验机构对该批次设备出具报告,检验费用可协商处理;或者用户可聘请第三方检验机构进行测试,新竹予以配合。

那么,是不是符合IP67\IP68标准就是室外型设备了呢?新竹科技在室外型设备的设计、生产等诸多环节,要考虑的可不仅仅是防尘、防水这两个指标,这只是基础指标,不是最高标准。举例说明:某设备工作在中国东北地区(夏天最高温近40度,冬天最低温零下40度),那必须考虑温度指标;某设备工作在沿海地区,那必须要考虑腐蚀、锈蚀问题;某设备工作在青藏高原,那必须考虑海拔导致的大气压强变化等等。

新竹科技提醒广大的合作伙伴和用户,设备工作环境适应性与所工作的环境密切相关,严谨地讨论环境需求很有必要,有特殊应用需求(例如金属粉尘、毒性易爆等),一定要和我司技术部门深入沟通,我们会提供相应的解决方案和产品。但绝大多数场合,大家可以放心使用新竹提供的产品,我们的产品从研发到生产已经充分考虑了严苛的环境需求,良好的环境适应性一直是我司各种系统最大的竞争优势之一!
